日立2011年推出了SU9000超高分辨冷場發射掃描電鏡，達到掃描電鏡世界最高二次電子分辨率0.4nm和STEM分辨率0.34nm。日立SU9000采用了全新改進的真空系統和電子光學系統，不僅分辨率性能明顯提升，而且作為一款冷場發射掃描電鏡甚至不需要傳統意義上的Flashing操作，可以高效率的快速獲取樣品超高分辨掃描電鏡圖像。
     陽極氧化鋁具有(you)優異的耐(nai)腐(fu)蝕性和耐(nai)磨性，因而被廣泛應用于家(jia)庭用品(pin)和工業用品(pin)上(shang)的薄膜中。 最(zui)近(jin)，其規則排列(lie)的二維細孔被期待用于制作納米線的組(zu)建模具。

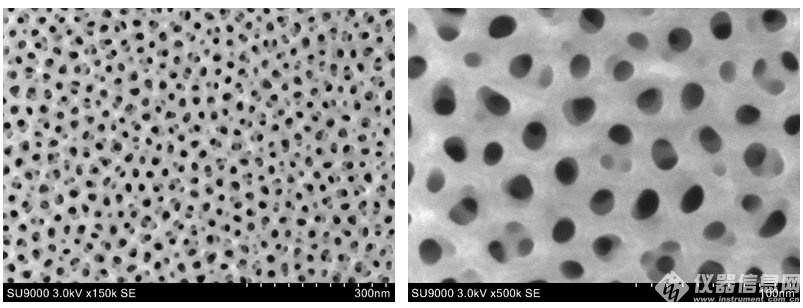

    本例使用日立(li)高新電子顯微鏡SU9000觀(guan)察陽極氧化鋁。　左(zuo)圖(tu)(tu)的SE圖(tu)(tu)像可(ke)看出細孔是隨機排列的，而從右圖(tu)(tu)的SE圖(tu)(tu)像可(ke)以確認到約0-30nm的細孔。

提供樣品方：關(guan)西大學(xue)　系統理工學(xue)部(bu)　新(xin)宮原 正三先生
