電(dian)阻(zu)在(zai)當今電(dian)子產(chan)(chan)業中仍然是使用最(zui)廣泛的(de)(de)(de)電(dian)子元件(jian)之一(yi),其在(zai)電(dian)子電(dian)路中的(de)(de)(de)通常起到限流、分壓等作(zuo)用。根據(ju)材料(liao)、結構等不(bu)同(tong)(tong)有多種不(bu)同(tong)(tong)的(de)(de)(de)分類(lei)。排(pai)阻(zu)是一(yi)類(lei)特殊的(de)(de)(de)電(dian)阻(zu)器(qi),又稱為(wei)網(wang)絡(luo)電(dian)阻(zu)器(qi),是由(you)若干個電(dian)阻(zu)組合(he)在(zai)一(yi)起封(feng)裝而成(cheng)。本文中所涉及到的(de)(de)(de)排(pai)阻(zu)屬(shu)于雙列直插塑封(feng)封(feng)裝,其單(dan)排(pai)相(xiang)鄰引(yin)腳(jiao)間(jian)無電(dian)氣連(lian)接,兩排(pai)相(xiang)對(dui)的(de)(de)(de)引(yin)腳(jiao)為(wei)單(dan)獨(du)電(dian)阻(zu)。該排(pai)阻(zu)在(zai)組裝到電(dian)子產(chan)(chan)品中后(hou),部分產(chan)(chan)品出現工(gong)作(zuo)一(yi)段(duan)時間(jian)后(hou)功(gong)能失(shi)效(xiao)(xiao)(xiao)。經查(cha),單(dan)排(pai)個別(bie)相(xiang)鄰引(yin)腳(jiao)間(jian)存在(zai)漏電(dian)導致了產(chan)(chan)品的(de)(de)(de)本次失(shi)效(xiao)(xiao)(xiao)。但其現象比較(jiao)特殊,失(shi)效(xiao)(xiao)(xiao)產(chan)(chan)品在(zai)剛啟動工(gong)作(zuo)的(de)(de)(de)前段(duan)時間(jian)表現正常,失(shi)效(xiao)(xiao)(xiao)出現在(zai)工(gong)作(zuo)一(yi)段(duan)時間(jian)后(hou)。且待機(ji)器(qi)隔段(duan)時間(jian)再啟動,也(ye)要(yao)正常工(gong)作(zuo)一(yi)段(duan)時間(jian)后(hou)才(cai)出現失(shi)效(xiao)(xiao)(xiao)現象。
2.排阻漏電原因探究

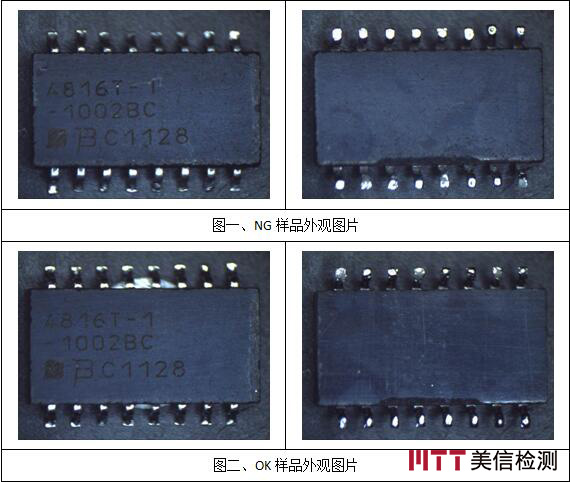

①通過對樣品(pin)的外觀檢查,我們并未發現(xian)NG品(pin)上存(cun)在裂(lie)紋或斷(duan)裂(lie)異常,通過與OK品(pin)進(jin)行外觀形貌(mao)對比,亦未發現(xian)異常。典(dian)型圖片如下(xia):
②樣品在常溫電測時,單排相鄰引腳間皆表現為絕緣狀態。而在高溫烘烤后,某些單排相鄰引腳間出現了10兆歐左右的電阻。再對排阻進行烘烤干燥試驗,干燥其內部水分,出箱不等冷卻,立即對漏電引腳間進行電阻阻值測量,阻值仍為10兆歐左右。

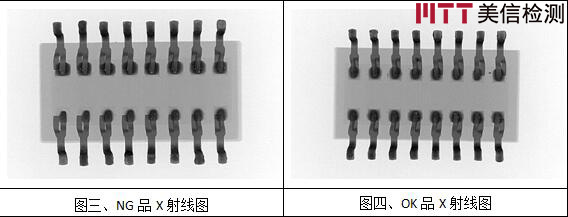

③經X-RAY無損(sun)檢測(ce),未(wei)發現(xian)引腳間存在金(jin)屬連接情況。典型圖片如下:

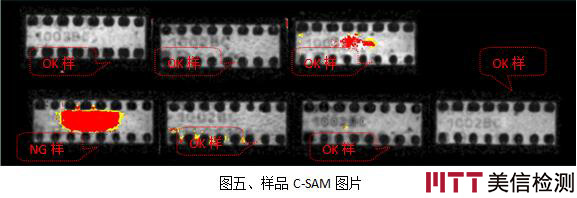

④通過C-SAM掃(sao)描發(fa)(fa)現(xian)(xian)了NG品內部均(jun)存(cun)在分層(ceng)(ceng)(ceng)現(xian)(xian)象,也(ye)有部分上過整機(ji)的(de)(de)OK品存(cun)在分層(ceng)(ceng)(ceng)現(xian)(xian)象,但再來料排(pai)(pai)阻樣品中(zhong)未發(fa)(fa)現(xian)(xian)分層(ceng)(ceng)(ceng)現(xian)(xian)象。據了解(jie),該排(pai)(pai)阻的(de)(de)濕(shi)度(du)敏(min)感等級為1,及對濕(shi)度(du)不敏(min)感。工廠(chang)對這類器件一般不會采取上機(ji)前(qian)烘(hong)烤措施。因此(ci),其分層(ceng)(ceng)(ceng)現(xian)(xian)象最有可(ke)能濕(shi)氣侵入塑封內部,而在貼(tie)裝前(qian)未經(jing)烘(hong)干(gan),過回流爐后,導致樣品分層(ceng)(ceng)(ceng)。在典(dian)型(xing)圖片如下:

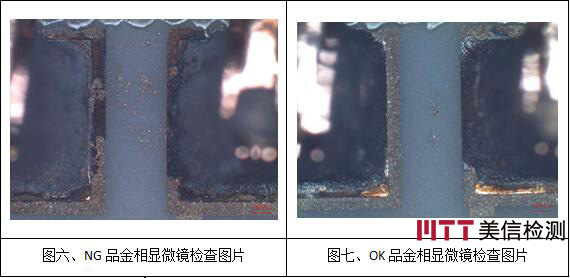

⑤DE-CAP后,金(jin)相顯微鏡觀察發(fa)現,NG樣品相鄰(lin)引(yin)腳間存在碎屑現象。典(dian)型圖片如下:
⑦SEM形(xing)貌檢查發(fa)現(xian)OK品某些單排(pai)(pai)相鄰引(yin)腳(jiao)間(jian)也存(cun)在碎屑(xie)狀(zhuang)物質,且(qie)內部焊(han)點(dian)焊(han)料(liao)表面呈流沙狀(zhuang),與(yu)正(zheng)常Sn-Pb焊(han)點(dian)形(xing)貌不一致。經EDS成分(fen)分(fen)析,排(pai)(pai)阻中存(cun)在兩類(lei)碎屑(xie)狀(zhuang)物質,一類(lei)是(shi)電阻膜材料(liao),另一類(lei)是(shi)Sn-Pb焊(han)料(liao)碎屑(xie),且(qie)排(pai)(pai)阻內部焊(han)點(dian)焊(han)料(liao)及引(yin)腳(jiao)間(jian)碎屑(xie)焊(han)料(liao)Sn-Pb成分(fen)比例異常。典型圖片如下:

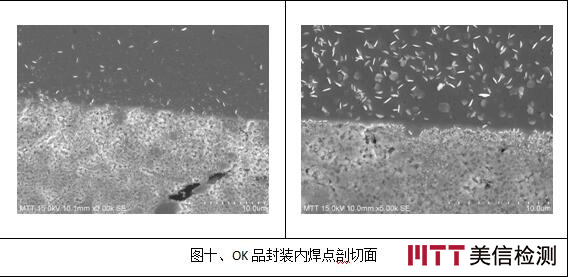

⑧對(dui)樣品做剖(pou)切(qie)面(mian),觀察(cha)排阻內部焊(han)(han)點剖(pou)面(mian)形(xing)貌和成(cheng)分(fen)比例,發現焊(han)(han)點剖(pou)切(qie)面(mian)呈現多孔及顆粒狀,顯得不夠(gou)致密(mi),與(yu)正常(chang)Sn-Pb焊(han)(han)點形(xing)貌不一致。典型(xing)圖片如(ru)下:
3.失效機理分析
散(san)布在排阻(zu)單(dan)排相(xiang)(xiang)鄰引腳間的碎屑(xie)狀的電(dian)阻(zu)膜及Sn-Pb焊料在高溫(wen)狀態下(xia)電(dian)子獲得(de)能量,穿(chuan)越(yue)接觸(chu)勢壘進入到絕緣基體中,在引腳間電(dian)壓(ya)的作用下(xia)形成電(dian)流(liu)通道。從而導致了高溫(wen)下(xia)排阻(zu)單(dan)排相(xiang)(xiang)鄰引腳間的漏電(dian)。
4.分析結論
本次漏電(dian)失效是(shi)由存在于引(yin)(yin)腳(jiao)間(jian)(jian)的(de)電(dian)阻(zu)膜碎(sui)屑和Sn-Pb焊料(liao)(liao)碎(sui)屑導(dao)致。而電(dian)阻(zu)膜碎(sui)屑形(xing)成(cheng)(cheng)的(de)原因可能是(shi)電(dian)阻(zu)膜形(xing)貌刻蝕(shi)時未蝕(shi)刻干凈的(de)殘留。焊料(liao)(liao)碎(sui)屑可能是(shi)異(yi)常Sn-Pb成(cheng)(cheng)分比例的(de)焊料(liao)(liao)疏松導(dao)致某些生產(chan)或封(feng)裝過程散落在引(yin)(yin)腳(jiao)間(jian)(jian)。
